メモリーデバイスを利用したイメージの作成と表示

---

メモリーデバイスの作成と表示

メモリデバイスを利用するとイメージ画像の直接操作を行うことができます。

メモリデバイスへの図形の描画

メモリデバイスへのイメージ画像の描画

メモリデバイスの直接参照と、直接操作

メモリデバイスのウィンドウへの表示

ws/sampes/share/memdev/newproject.prj で提供されているサンプルを例に、 メモリデバイスの使い方について見ていきましょう。このサンプルは、ボタン を押すと 001.jpg なるイメージ画像を読み込んで、だんだん浮かび上がって 来るように描画します。

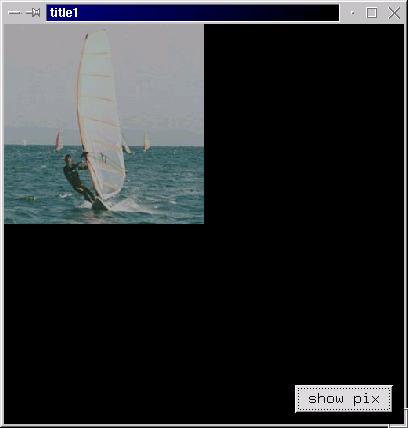

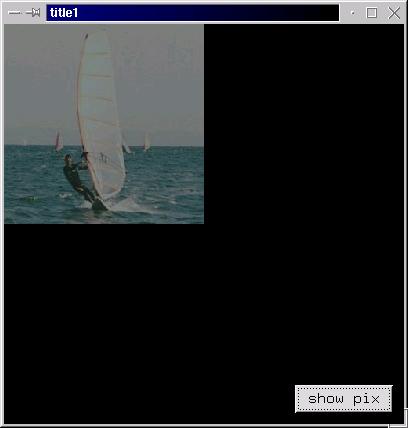

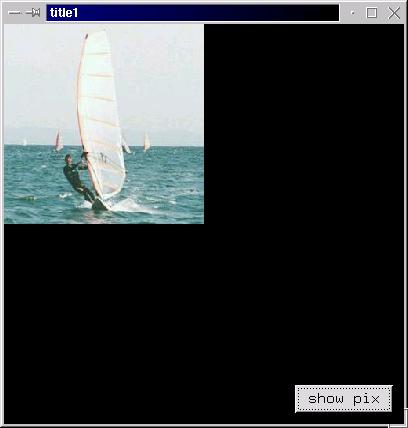

［段々と浮かび上がって来るイメージ画像の表示］

このサンプルの処理の概要は次の通りです。

メモリデバイスを2つ作成

メモリデバイス1に 001.jpg を描画

1. メモリデバイス２にメモリデバイスから輝度を変えて転送

2. メモリデバイス２の内容をウィンドウに転送

輝度あげながら、1,2を繰り返し

#include <WScom.h>
#include <WSCfunctionList.h>
#include <WSCbase.h>
//----------------------------------------------------------
//Function for the event procedure
//----------------------------------------------------------
#include <WSDappDev.h>
#include <WSCcolorSet.h>
#include <WSCimageSet.h>
#include <WSCmainWindow.h>
extern WSCmainWindow* newwin000;

#include <WSDmwindowDev.h>
WSDmwindowDev* mdev = NULL;
WSDmwindowDev* mdev2 = NULL;

void btnep(WSCbase* object){
  WSDdev* dev = newwin000->getdev(); //A

  if (mdev == NULL){ //B
    mdev = WSDmwindowDev::getNewInstance();
    mdev2 = WSDmwindowDev::getNewInstance();
  }

  mdev->createPixmap(200,200); //C
  mdev->beginDraw(0,0,200,200);  //D
  WSDimage* image = WSGIappImageSet()->getImage("001.jpg"); //E
  mdev->drawStretchedImage(0,0,200,200,image); //F
  mdev->endDraw(); //G

  mdev2->createPixmap(200,200);  //H

  mdev->initBuffer();           //I
  mdev2->initBuffer();          //J

  long i,x,y;
  for(i=0;i<100; i++){
    for(x=0; x<200; x++){
      for(y=0; y<200; y++){
        WSCuchar r,g,b;
        mdev->getBufferRGB(x,y,&r,&g,&b); //K
        r = (WSCushort)((double)(r*i)/100); //L
        g = (WSCushort)((double)(g*i)/100); //L
        b = (WSCushort)((double)(b*i)/100); //L
        mdev2->setBufferRGB(x,y,r,g,b);     //M
      }
    }
    mdev2->putBufferToPixmap();  //N
    mdev2->copyToWindow(dev,0,0,200,200,0,0); //P
  }
}
static WSCfunctionRegister  op("btnep",(void*)btnep);

A で描画先のウィンドウのデバイスを取得します。

B では、最初にボタンがおされた場合に、メモリデバイスを作成します。メモ リデバイスは、new 演算子での作成は出来ません。メモリデバイスは、ウィン ドウシステム異存ですので、getNewInstance メソッドがウィンドウシステム に適合したインスタンスを作成します。

次は，メモリデバイス1へのイメージ画層 001.jpg の描画です。メモリデバ イスへ描画を行う前に、C のように createPixmap メソッドでメモリデバイス の大きさを指定して初期化を行います。

次にメモリデバイスへ描画です。描画を行う場合は，まず、D のように beginDraw() メソッドを呼び出します。E で、イメージ管理グローバルインス タンスからイメージを取得します。F では、取得したイメージを表示していま す。描画がおわったら、endDraw() メソッド呼び出します。

H でメモリデバイス2も初期化しておきます。I,J で直接操作のためのバッファ を初期化します。このとき、内部のイメージのデータがバッファに転送されま す。K で、メモリデバイス1のRGB値を取得します。L で、取得したRGB値の輝 度を調節し、M で、メモリデバイス1にセットします。

N では、バッファに設定された内容を内部のイメージに転送しなおし，反映し ます．P で、反映したイメージデータをウィンドウに転送し、表示しています。 100段階の輝度計算のループを行い、輝度をあげながら100回、イメージを表示 します。
